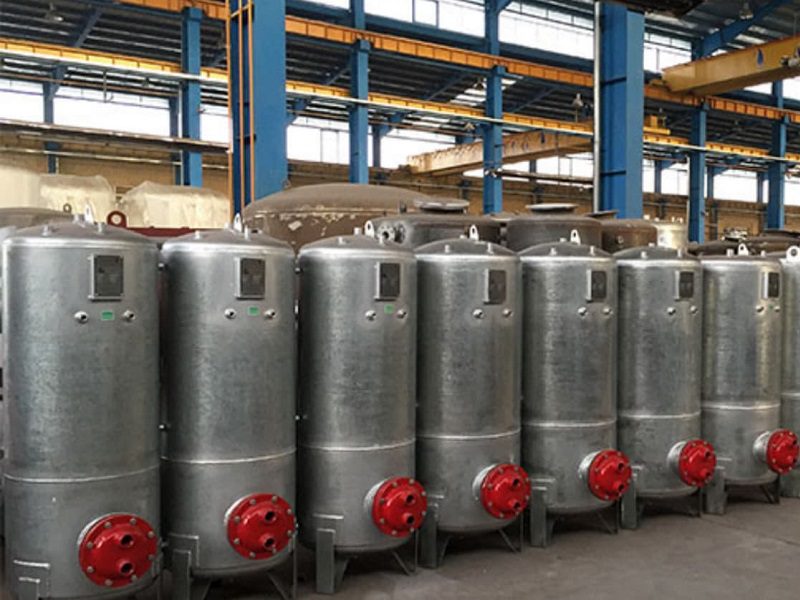

راهنمای کامل نصب و نگهداری منبع کویل دار

منبع کویل دار یکی از پرکاربرد ترین تجهیزات موتورخانه ها و سیستم های حرارت مرکزی است که وظیفه اصلی آن، تأمین آب گرم بهداشتی پایدار و مطمئن برای واحدهای مسکونی، ساختمان های اداری و حتی صنایع مختلف است. این منابع به دلیل طراحی ساده، راندمان بالا و هزینه نگهداری مناسب، جایگاه ویژه ای در تأسیسات حرارت مرکزی دارند. اما نکته مهم این است که تنها خرید منبع کویل دار باکیفیت کافی نیست؛ بلکه نصب اصولی و نگهداری منبع کویل دار به صورت دوره ای و صحیح، نقش تعیین کننده ای در طول عمر، راندمان و ایمنی آن ایفا می کنند. تجربه نشان داده است که بیشتر مشکلات و هزینه های اضافی ناشی از این منابع، به دلیل بی توجهی به اصول نصب، انتخاب ظرفیت مناسب یا سرویس های دوره ای است. در این مقاله، به صورت کامل و کاربردی، مراحل پیش از نصب، نکات مهم هنگام نصب، اصول نگهداری، مشکلات رایج و روش های تعمیر یا تعویض منبع کویل دار را بررسی می کنیم. اگر شما هم به عنوان کاربر یا مجری تأسیسات به دنبال یک راهنمای جامع و مطمئن هستید، این مطلب می تواند پاسخ تمام پرسش های شما باشد.

نکاتی که باید پیش از نصب منبع کویل دار به آن توجه داشته باشید

قبل از شروع عملیات نصب، باید شرایط محیطی و زیرساخت های موتورخانه بررسی شود تا از بروز مشکلات در آینده جلوگیری گردد. در این مرحله، چند نکته کلیدی وجود دارد که اجرای آنها باعث افزایش طول عمر منبع و بهبود عملکرد خواهد شد:

• اطمینان از وجود شیر تخلیه و سلامت آن: شیر تخلیه باید قبل و بعد از پمپ خطی برگشت نصب شود تا امکان سرویس دوره ای و تخلیه کامل آب مخزن فراهم باشد.

• بررسی محل نصب اتصالات: نحوه قرارگیری اتصالات باید به گونه ای باشد که فشار اضافی به لوله ها یا بدنه وارد نشود.

• قرارگیری لوله های آب گرم در بالای منبع: لوله های آب گرم بهداشتی (DHWR و DHWS) باید در بخش فوقانی مخزن نصب شوند تا حتی در صورت خاموش شدن پمپ، همچنان آبرسانی انجام گیرد.

• ورودی آب سرد در بخش تحتانی: لوله آب سرد بهداشتی (DCWS) باید در قسمت پایین منبع قرار گیرد تا توزیع جریان به درستی انجام شود.

• نصب شیر هواگیری در بالای لوله های آب گرم: این کار برای تخلیه حباب ها ضروری است و از ایجاد اختلال در جریان آب جلوگیری می کند.

• استفاده از شیر یک طرفه در ورودی آب سرد شهری: برای جلوگیری از بازگشت جریان آب به شبکه ضروری است.

• نصب تله بخار: وجود تله بخار از بازگشت بخار به داخل دیگ و آسیب احتمالی به سیستم جلوگیری می کند.

نکته کلیدی: رعایت همین موارد به ظاهر ساده، می تواند از بسیاری از مشکلات بعدی مانند ترکیدگی مخزن، هوا گرفتن سیستم یا افت راندمان جلوگیری کند.

جدول باید ها و نباید های پیش از نصب منبع کویل دار

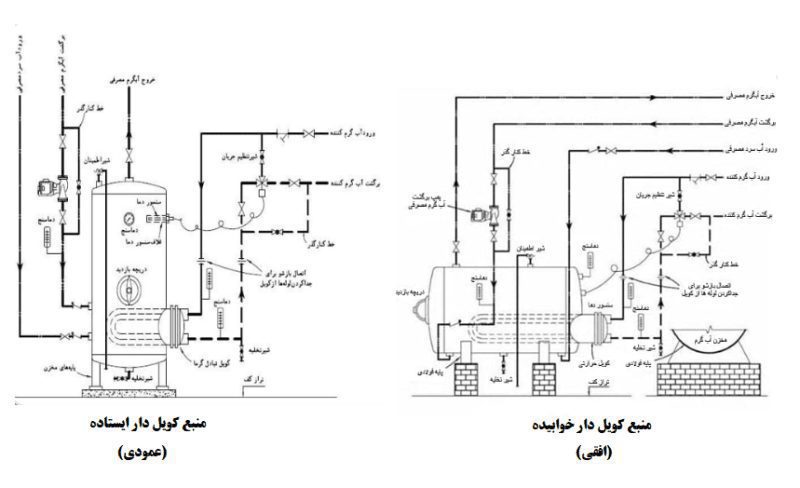

چگونه منبع کویل دار را نصب کنیم؟

• بسته به اینکه منبع کویل دار خوابیده باشد یا ایستاده، باید در نصب آن دقت شود. اولین نکته ای که در هنگام قرارگیری و نصب این نوع مخزن باید توجه داشته باشید، فضای موتوخانه است. اگر مساحت موتورخانه ساختمان شما، کم است، از مدل ایستاده و در غیر این صورت از نوع افقی استفاده نمایید.
• در نصب یک منبع کویل دار علاوه بر قسمتی که منبع روی آن می‎‌نشیند، باید به شکل لوله کشی هم بسیار دقت شود.
• به طور کلی یک منبع کویل دار ۶ ورودی و خروجی دارد.
• دو ورودی و خروجی برای آب گرم دیگ که از بالا وارد کویل شده و از پایین کویل خارج می‌شود.
• معمولا یک ورودی برای آب مصرفی وجود دارد که بعد از سختی گیر وارد کویل می شود. این ورودی معمولا پایین تر از کویل قرار می گیرد.
• خروجی منبع کویل دار برای مصرف آب بهداشتی ، دربالاترین نقطه قرارخواهدداشت. چراکه ازلحاظ هم رفت درصورتیکه پمپاز از کاربیفتد بازهم امکان آب رسانی به ساکنین باشد.
• تجهیزات مورد نیاز در نصب یک منبع کویل دار، بسیار مهم هستند.

نکات مهم در حین نصب منبع کویل دار

در مرحله نصب، اجرای صحیح لوله کشی و رعایت اصول استاندارد اهمیت بسیار بالایی دارد. برخی از مهم ترین موارد عبارت اند از:

• فاصله مناسب لوله ها از دیوار: باید به گونه ای باشد که امکان دسترسی برای سرویس و عایق کاری وجود داشته باشد.

• استفاده از عایق مناسب: تمامی لوله ها و خود منبع باید عایق شوند تا از هدررفت انرژی جلوگیری شود.

• قرار گیری کویل در وضعیت صحیح: کویل باید به صورت استاندارد و با شیب مناسب نصب گردد تا راندمان انتقال حرارت بالا برود.

• محافظت در برابر ضربه و لرزش: در حین نصب باید از پایه های ضد لرزش یا اتصالات مناسب استفاده شود تا فشار مکانیکی به بدنه منتقل نشود.

• کنترل فشار سیستم: فشار آب ورودی باید متناسب با ظرفیت و مقاومت منبع باشد تا خطر آسیب به مخزن وجود نداشته باشد.

توصیه کاربردی: همیشه پس از نصب اولیه، سیستم باید تست آب بندی و نشتی شود تا هرگونه مشکل احتمالی قبل از بهره برداری اصلی برطرف گردد.

چک لیست نصب منبع کویل دار

مواردی که بعد از نصب باید بازرسی بشوند:

انتخاب مکان مناسب

علاوه بر اینکه سطح فنداسیون تراز باشد، باید مخزن را در مکانی قرار دهید که در صورت بروز مشکل، شرایط تعمیر و نصب و نگهداری به خوبی فراهم باشد. قبل از خرید ابعاد در موتورخانه و ابعاد مخزن را اندازه گیری کنید تا مشکلی برای عبور دستگاه به وجود نیاید.

عایق بندی مخزن

بدنه مخازن دوجداره و هم چنین مخازن کویلی، از فولاد با روکش آهن گالوانیزه تولید می شود. طبق خاصیتی که بدنه این دستگاه دارد، به راحتی می تواند حرارت را از خود عبور داده و در نهایت سیال درون مخزن، دمای خود را از دست می دهد. قبل از روشن کردن و به کارگیری مخزن، به درستی آن را عایق بندی کنید. در نتیجه راندمان دستگاه بالا رفته و آب گرم بهداشتی با کیفیت تری به دستتان خواهد رسید.

بیشتر بخوانید: دیگ بخار یا بویلر چیست؟

نکات مهم پس از نصب و در زمان بهره برداری

بعد از نصب، مرحله بهره برداری و نگهداری منبع کویل دار اهمیت ویژه ای دارد. رعایت اصول زیر موجب افزایش طول عمر دستگاه و جلوگیری از هزینه های اضافی خواهد شد:

• بازرسی دوره ای: منبع و کویل باید به طور منظم بررسی شوند تا هرگونه نشتی یا خوردگی به موقع شناسایی شود.

• رسوب‌زدایی کویل: به دلیل تماس مداوم با آب گرم، کویل‌ها مستعد رسوب‌گذاری هستند؛ شست‌وشو و اسیدشویی دوره‌ای ضروری است.

• کنترل فشار و دما: مانومتر و ترمومتر باید مرتباً کنترل شوند تا فشار یا دمای بیش از حد باعث آسیب نشود.

• چک کردن شیرآلات و اتصالات: اطمینان از سلامت شیر یک طرفه، هواگیری و تخلیه مانع از اختلال در عملکرد سیستم می شود.

• شارژ مجدد عایق ها در صورت آسیب: با گذشت زمان، عایق ها ممکن است فرسوده شوند و نیاز به ترمیم داشته باشند.

نکته کاربردی: توصیه می شود سالی یک بار سرویس کامل روی سیستم انجام شود تا عملکرد آن بهینه باقی بماند.

شرایط نصب و تعمیر و نگهداری منبع کویل دار

1. مجری باید دقت داشته باشد که نصب و یا تعویض منبع کویل دار را در محلی کاملا تراز، نصب کند. قرارگیری منبع بر سطوح شیب دار، راندمان دستگاه را پایین می آورد.
2. ظرفیت آب گرم برای هر واحد مسکونی باید حداقل ۱۱۰ لیتر( ۲۹ گالن آمریکایی) در نظر گرفته شود. (طبق مقررات ملی ساختمان)
3. منبع کویل دار باید مجهز به شیر اطمینان و شیر تخلیه باشد، که خروجی های آن در منابع تولیدی،در نظر گرفته شده است.
4. مهم ترین و اساسی ترین قطعه ای که برای هر نوع آب گرم کنی لازم و ضروری است، شیر اطمینان می باشد. دمای تنظیم شیر اطمینان باید حداکثر ۹۹ درجه سانتی گراد باشد تا از افزایش حجم و فشار و موارد ایمنی جلوگیری شود. (طبق مقررات ملی ساختمان) شیر اطمینان از ترکیدگی و یا انفجار مخزن جلوگیری می کند.
5. در صورتی که آب گرم کن در محلی مطمین نصب نگردد، باید با تسمه آن را محکم نمود.
6. در مواردی که آب گرم مصرفی مورد نیاز بیشتر از ۱۰۰۰ لیتر تعیین شود، بهتر است که از منبع کویل دار به جای منبع دوجدارهاستفاده کرد.
7. بهتر است پمپ سیرکولاتور جداگانه برای گردش آب برای منابع کویل دار نصب شود. این پمپ در فصول سرد با گردش آب در منبع کویل دا باعث کاهش برق مصرفی می شود. در غیر این صورت استفاده از چند پمپ باید به صورت بوستر استفاده شود تا در مواقعی که نیاز کمتری به آنها است از انرژی کمتری استفاده شود.
8. منبع آب گرم کویل دار به خصوص برای مواردی که در فضای باز نصب می شود حتما باید عایقکاری شود.
9. لوله ها نباید طوری نصب شوند که به اتصالات و فلنج کویل فشار وارد شود.در غیر این صورت باعث کاهش عمر منبع شده و ممکن است از ناحیه اتصال شکسته شود.
10. پمپ برگشت مصرفی آب گرم باید دایما در حال کار کردن باشد. خاموش کردن پمپ برگشت باید با به صورت دستی انجام شود.

تعمیر منبع کویل دار (دستورالعمل ها،خرابی و نقایص)

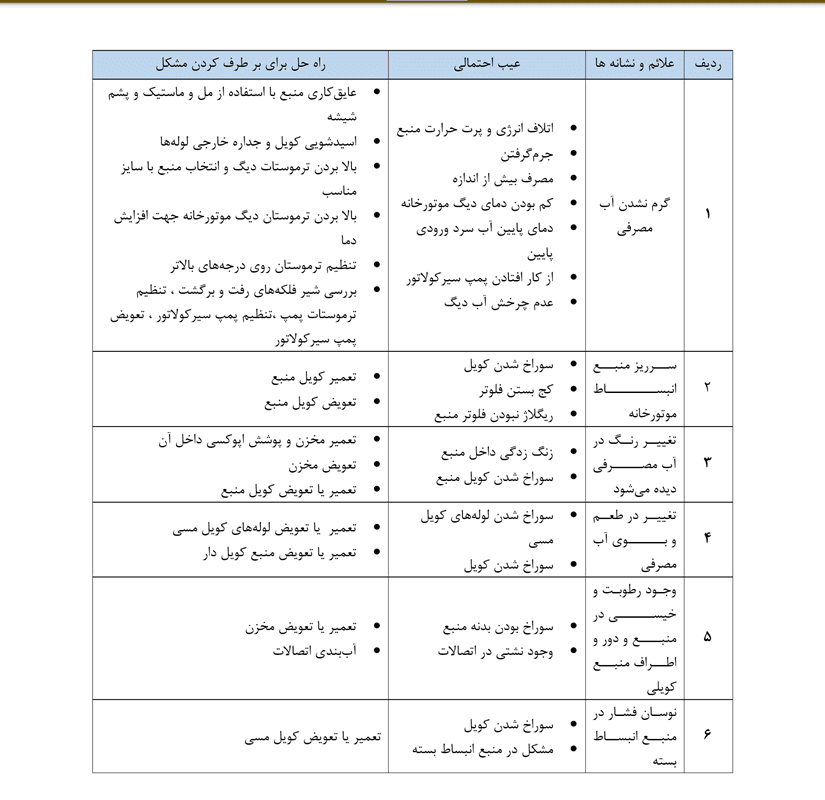

حتما برای شما پیش آمده است که منبع کویل دار شما دچار یک نقص شده است ولی نمی دونید چجوری آن نقص را بر طرف کنید. در جدول زیر یک دستورالعمل جامع قرار  داده شده است تا در صورتی که منبع کویل دار نیاز به تعمیر داشت، بتوانید مشکل را به راحتی بر طرف کنید و راندمان منبع کویل دار را افزایش دهید.

تعویض منبع کویلدار

پس از مدتی کارکرد منبع، ورق گالوانیزه آن دچار فرسودگی و نهایتا سوراخ خواهد شد متاسفانه با توجه به افزایش قیمت منبع کویل دار و هزینه تعویض منبع کویل دار شاید گزینه اول در ذهن شما جوشکاری و تعمیر آن باشد.

تعویض منبع کویل دار باید در زمره عملیات های فنی و تخصصی قرارداد که کمتر در موتورخانه اجرا می شود. منابع کویل دار بیشتر به شست و شو و اسیدشویی کویل احتیاج دارد تا تعویض کامل منبع. اما هنگامی که دو یا چند مرتبه بدنه منبع  ترمیم گردد قاعدتاً منبع باید تعویض گردد .

اما یکی از محاسنی که منبع کویل دار نسبت به مبدل های دیگر دارد این است که در هنگام تعویض منبع آب کویلی در صورت سلامت و کیفیت میتوان کویل آن را تعویض نکرد و مجددا نصب و استفاده کرد. بدین‌ گونه در هزینه ها صرفه جویی و مدیریت می شود. لازمه این کار این است که کویل را باز کرده به کارخانه یا به دست فروشنده رساند تا دوباره روی منبع جدید کارسازی کنند برای عملیات تعویض منبع این نکته را در نظر بگیرید.

بیشتر بخوانید: تاسیسات حرارت مرکزی

زمان تعویض منبع کویلدار

اگر منبع قبلا دچار آسیب شده و به صورت موقت آن را تعمیر کرده اید اما قصد تعویض منبع کویل دار را دارید بهتر است این کار را در فصل تابستان انجام دهید.
زیرا همانطور که قبلا گفته شد در صورت خرابی شیر ها و عدم آب بندی آنها با تخلیه آب موتورخانه مشکلی برای واحدها به وجود نخواهد آمد همچنین نیاز به آب گرم مصرفی در فصل تابستان کمتر خواهد بود و این مورد حساسیت طول زمان تعویض منبع کویل دار را کاهش میدهد.

زمان مورد نیاز برای تعویض منبع بر اساس ظرفیت، محل نصب، نوع سیستم لوله کشی و غیره متغیر است. اما به طور تقریبی هر منبع کویل دار به ۱ الی ۲ روز زمان برای تعویض نیاز خواهد داشت.

پیشنهاد می شود قبل از تعویض منبع با سرویس کار خود در خصوص مدت زمان انجام کار مشورت فرمایید.

برای کاهش زمان تعویض منبع کویل دار سعی کنید از شب قبل شیرهای موتورخانه و آب ورودی به منبع را بسته و در صورت امکان آب منبع را تخلیه کنیم بهتر است این کار را با  مشورت سرویس کار خود انجام دهید.

اگر در فصل تابستان هستید می‌توانید موتورخانه را به طور کامل خاموش کنید.

برای کاهش زمان تعویض منبع کویل دار قبل از تخلیه آب منبع کشفور را بررسی کنید. اگر نیاز به سرویس ، فنر زدن یا بازکردن دارد این کار حتماً قبل از تخلیه انجام شود.

هزینه تعویض منبع کویلدار

براساس آنچه تا الان گفته شد با توجه به نوع منبع، محل نصب و شرایط لوله کشی هزینه تعویض منبع کویل دار متغیر خواهد بود و نمی توان عدد ثابت یا فرمول خاصی برای محاسبه آن اعلام کرد.  اما با در نظر گرفتن تمام نکاتی که تا الان گفته شد می توان هزینه تعویض منبع کویل دار را کاهش داد. بیشترین نکات کاهش هزینه به زمان نصب برمیگردد.

هزینه تعویض منبع کویل دار شامل چند مورد است:

• یک هزینه خرید منبع کویل دار
• اجرت تعویض منبع کویل دار
• هزینه خرید لوله و اتصالات مورد نیاز
• هزینه حمل و نقل منبع کویل دار از کارگاه تا ساختمان

سخن پایانی

منبع کویل دار به عنوان یکی از مهم ترین تجهیزات تأمین آب گرم در ساختمان ها و صنایع شناخته می شود. انتخاب صحیح محل نصب، رعایت اصول استاندارد در لوله کشی و اتصالات، اجرای عایق کاری مناسب و در نهایت پایبندی به چک لیست نصب، تضمین کننده راندمان بالا و افزایش طول عمر دستگاه است. همچنین با سرویس و نگهداری منظم شامل رسوب زدایی، کنترل فشار و دما و بررسی اتصالات، می توان از بروز مشکلات پرهزینه و افت عملکرد جلوگیری کرد. این راهنما با هدف ارائه یک مرجع کاربردی تهیه شد تا کاربران و مهندسان تاسیسات بتوانند فرآیند نصب و بهره برداری از منبع کویل دار را به صورت اصولی و استاندارد انجام دهند.

برای دانلود pdf راهنمای نصب و نگهداری منبع کویل دار کلیک کنید.
