ایستگاه پمپاژ فاضلاب

در سال های اخیر، با افزایش جمعیت کشور و لزوم استفاده هرچه بیشتر از فضای سطح، ساختمان ها دارای طبقات منفی هستند و به تبع آن، فاضلاب آن ها در طبقات منفی می باشد. جمع شدن فاضلاب در طبقات منفی، در شرایطی که منطقه دارای شبکه جمع آوری فاضلاب شهری یا اگو باشد، استفاده از ایستگاه پمپاژ فاضلاب را ناگزیر می کند. برای انتقال فاضلاب طبقات منفی یا همکف ساختمان، میبایست فاضلاب تولید شده را با پمپ هایی به صورت عمودی لیفت و به سطح زمین نزدیک کنیم و آن را به اگوی شهری انتقال دهیم. به علت طولانی بودن مسیر عمودی و ارتفاع چاه فاضلاب نسبت به سطح خیابان، در این موارد باید از ایستگاه پمپاژ فاضلاب یا لیفت استیشن فاضلاب استفاده کرد. در ادامه این پکیج را به طور کامل توضیح می دهیم:

ایستگاه پمپاژ فاضلاب چیست؟

لیفت استیشن فاضلاب (به انگلیسی: Wastewater Lift Station) وظیفه انتقال فاضلاب را در مسیرهایی که بیشتر طول مسیر عمودی میباشد برعهده دارد. اصطلاحا به این عملیات، لیفت فاضلاب توسط ایستگاه پمپاژ فاضلاب می گویند. این پکیج در واقع سیستمی است، که برای انتقال فاضلاب های مختلف از ارتفاع پایین‌ تر به بالاتر با استفاده از مجموعه پمپ ها در یک مخزن ذخیره طراحی شده است. این ایستگاه های پمپاژ اغلب برای انتقال فاضلاب به شبکه انتقال فاضلاب شهری (اگو) و یا تصفیه خانه های فاضلاب استفاده می شود.

این محصول دارای یک مخزن یا سپتیک پمپاژ برای نگهداری و ایجاد زمان ماند مورد نیاز برای پمپاژ می باشد. این بخش از واحدهای بسیار مهم در ایستگاه پمپاژ  فاضلاب است چرا که پمپ ها در این مخزن (سپتیک) تعبیه می شوند. در واقع فاضلاب در این سپتیک جمع شده و توسط پمپ ها، عملیات انتقال فاضلاب یا سیال به محل مورد نظر انجام می شود. به همین دلیل مخزن لیفت استیشن فاضلاب، یکی از اصلی ترین قسمت های ایستگاه های پمپاژ فاضلاب محسوب می شود.

کاربرد ایستگاه پمپاژ فاضلاب

ایستگاه‌های پمپاژ فاضلاب نقش بسیار مهمی در سیستم‌های فاضلاب شهری و صنعتی ایفا می‌کنند. این محصول در مواقعی مورد استفاده قرار می‌گیرد که فاضلاب تولیدی در حالت عادی قادر نیست به صورت ثقلی و با کمک نیروی گرانش از مبدا به مقصد مورد نظر جابجا شود. معمولا شبکه جمع آوری و خطوط انتقال فاضلاب از شهرها و صنایع مختلف در تراز ارتفاعی بالاتری قرار دارد و این ایستگاه‌ها با پمپاژ فاضلاب از نقاط پایین به نقاط بالاتر، امکان انتقال روان و مداوم فاضلاب را فراهم می‌کنند. در ادامه به برخی از کاربردهای مهم ایستگاه‌های پمپاژ فاضلاب اشاره می‌شود:

در ساختمان‌ها و مجتمع‌های مسکونی

• فاضلاب طبقات منفی

  با توجه به وجود فاضلاب طبقات منفی در ساختمان های بلند استفاده از لیفت استیشن برای انتقال فاضلاب به طبقات بالا و تخلیه آن به شبکه اگو شهری واجب است. در این ساختمان ها ابتدا فاضلاب وارد مخزن سپتیک می شود. سپس توسط پمپ های مخصوص فاضلاب طبقات منفی به نزدیکی سطح زمین منتقل می شود.

• تخلیه فاضلاب چاه‌های سپتیک


  در مناطقی که امکان اتصال به شبکه جمع‌آوری فاضلاب شهری وجود ندارد، از چاه‌های سپتیک استفاده می‌شود. با استفاده از ایستگاه پمپاژ می‌توان چاه‌های سپتیک را تخلیه و فاضلاب را به یک نقطه مرکزی منتقل کرد.

بیشتر بخوانید: کاربرد ایستگاه پمپاژ یا لیفت استیشن در شبکه آب و فاضلاب

کاربرد لیفت استیشن در صنایع

• انتقال فاضلاب صنعتی


  در صنایع مختلف، فاضلاب‌های صنعتی حاوی مواد شیمیایی و آلاینده‌های مختلف تولید می‌شود. ایستگاه‌های پمپاژ برای انتقال این فاضلاب‌ها به تصفیه‌خانه‌های صنعتی استفاده می‌شوند.

• تخلیه مخازن جمع آوری فاضلاب


  در برخی صنایع، مخازنی برای ذخیره موقت فاضلاب وجود دارد. ایستگاه‌های پمپاژ برای تخلیه این مخازن و انتقال فاضلاب به سیستم تصفیه استفاده می‌شوند.

در شبکه‌های فاضلاب شهری

• افزایش فشار در شبکه


  در برخی نقاط شبکه فاضلاب، به دلیل طولانی بودن مسیر یا وجود موانع، فشار فاضلاب کاهش می‌یابد. ایستگاه‌های پمپاژ با افزایش فشار، جریان فاضلاب را بهبود می‌بخشند.

• انتقال فاضلاب از مناطق کم ارتفاع

•  در مناطق کم ارتفاع، ایستگاه‌های پمپاژ برای انتقال فاضلاب به سمت تصفیه‌خانه یا شبکه اصلی استفاده می‌شوند.

• کنترل سیلاب


  در مواقع بارندگی شدید، ایستگاه‌های پمپاژ می‌توانند با تخلیه سریع فاضلاب از مناطق مسکونی، از وقوع سیلاب جلوگیری کنند.

یکی از پرکاربردترین موارد استفاده از ایستگاه پمپاژ فاضلاب، استفاده برای پکیج تصفیه فاضلاب می باشد. پکیج تصفیه فاضلاب از تجهیزت زیادی تشکیل شده که یکی از آن ها لیفت استیشن فاضلاب می باشد.

قیمت خرید ایستگاه پمپاژ فاضلاب (لیفت استیشن فاضلاب)

قیمت ایستگاه پمپاژ فاضلاب بر اساس نوع و میزان فاضلاب، پمپ فاضلابی مورد استفاده، جنس و ابعاد مخزن لیفت استیشن و غیره تعیین می شود.  گروه صنعتی آب سازه با افتخار اولین تولید کننده و پیمانکار ایستگاه پمپاژ فاضلاب و لیفت استیشن در کشور است. برای آگاهی و کسب اطلاعات بیشتر در ارتباط با لیست قیمت ایستگاه پمپاژ فاضلاب و دریافت مشاوره رایگان می توانید با کارشناسان آب سازه تماس فرمایید. توجه فرمایید که قیمت در شرکت آب سازه متناسب با قیمت روز مواد پلی اتیلن و پمپ ها محاسبه می شود.

عملکرد ایستگاه پمپاژ فاضلاب

 یک ایستگاه پمپاژ با جمع آوری فاضلاب و ذخیره آن در یک محفظه شروع به کار می کند. هنگامی که فاضلاب جمع آوری شده به حداکثر سطح می رسد، فاضلاب از طریق یک سیستم تخلیه با استفاده از یک پمپ یکپارچه فشار قوی، بالا می رود. سپس مایع به یک پکیج تصفیه فاضلاب یا لوله های انتقال فاضلاب گرانشی پمپ می شود.

یک سوئیچ شناور یا یک سنسور سطح مایع برای نظارت دقیق بر سطوح تعبیه شده است و هنگامی که سنسور یا سوئیچ شناور فعال می شود، ایستگاه پمپاژ شروع به کار می کند و تا هنگامی که تمام مایع خارج شود به پمپاژ ادامه می دهد سپس به صورت اتوماتیک و از طریق سنسور خاموش می شود.

بسته به کاربرد، برخی از ایستگاه ها از یک پمپ واحد استفاده می کنند، در حالی که برخی دیگر از چندین پمپ استفاده می کنند. اکثر ایستگاه های پمپاژ فاضلاب اتوماتیک هستند و در صورت لزوم خود را فعال می کنند. این پمپ ها به لطف ویژگی های طراحی خودکار، نیازی به روشن و خاموش شدن دستی ندارد.

طراحی ایستگاه پمپاژ فاضلاب (لیفت استیشن)

شرکت مهندسی آب سازه بزرگترین تولید کننده انواع ایستگاه پمپاژ فاضلاب در انواع ظرفیت مخازن و برند پمپ های معتبر در جهان می باشد. مهندسین مکانیک واحد طراحی لیفت استیشن آب سازه، با استفاده از نرم افزار و دانش روز دنیا، مشخصات فنی ایستگاه پمپاژ را محاسبه و لیفت استیشن مناسب شما را طراحی می کنند.

تولید ایستگاه پمپاژ فاضلاب به صورت پیش ساخته و یکپارچه از متریال پلی اتیلنی به همراه کلیه ادوات و پایپینگ و سیستم های کنترل برق هوشمند، یکی از نوآوری ها و تخصص های گروه صنعتی آب سازه می باشد. تا جایی که امروزه از ایستگاه های پمپاژ فاضلاب پیش ساخته آب سازه به عنوان یکی از تجهیزات انتقال فاضلاب برای اکثر مراکز تجاری، مسکونی، صنعتی، بیمارستانی و غیره استفاده می شود. این محصول منحصر بفردترین و پرفروش ترین محصول آب سازه بوده و در طبقه بندی محصولات اصلی آب سازه، جزو اولین ها می باشد. پکیج لیفت استیشن آب سازه از سال 1400 به صورت کامل آماده و پیش ساخته به کشور ازبکستان صادر می شود.

ایستگاه پمپاژ فاضلاب شامل برخی از اجزای تاسیسات پمپاژ، خود مخزن  ایستگاه پمپاژ فاضلاب، واحدهای کنترل ماشین آلات و تأسیسات خاص واقع در ساختمان و تجهیزات کمکی است. برای طراحی ایستگاه پمپاژ فاضلاب باید نکاتی را رعایت کرد. رعایت این نکات باعث افزایش طول عمر پمپ های ایستگاه پمپاژ و کاهش تعمیر و نگهداری لیفت استیشن می شود.

از ایستگاه های پمپاژ آب سازه در پروژه های بزرگ مانند موارد زیر استفاده شده است:

• در پروژه های بزرگ منطقه یک تهران (به علت قنات های زیرزمینی و به علت آلوده نکرده آب های زیرزمینی)
• در مناطق جنوبی و شمالی کشور با سطح آب بالا، در کلینیک ها و بیمارستان های کشور
• در برخی فرودگاهها و مناطق مرزی

نقشه ایستگاه پمپاژ فاضلاب ساخته شده در کارخانه آب سازه

گروه فنی و مهندسی آب سازه  با استفاده از تجارب مهندسین مکانیک، تاسیسات و برق در زمینه طراحی و تولید انواع ایستگاه پمپاژ فاضلاب پیشرو بوده است. با استفاده از توان فنی و اجرایی تکنسین های نصب و راه اندازی خود، دارای سابقه اجرای انواع ایستگاه های پمپاژ فاضلاب در اقصی نقاط داخل و خارج کشور می باشد.

مراحل قبل از انجام کار: گروه تخصصی آب سازه قبل از اجرای طرح، و پس از تایید اولیه مشخصات فنی و پروپوزال ایستگاه پمپاژ فاضلاب، نقشه جانمایی و نقشه های دوبعدی و سه بعدی طرح را ترسیم و استخراج می کند. بعد از آن در نقشه های سایت پلان موجود، جانمایی کرده و به کارفرما تحویل میدهد.

علت این امر این است که قبل از هرگونه عملیات عمرانی حفاری و عملیات ساخت ایستگاه پمپاژ فاضلاب در کارخانه، کارفرما می تواند با بررسی نقشه های دوبعدی و سه بعدی و جانمایی سه بعدی طراحی ایستگاه پمپاژ فاضلاب در محل پروژه خود، دید واقعی از طرح بگیرد. همچنین ارائه کلیه دیتایل های اجرایی، امکان هرگونه خطای ساخت و نصب و جانمایی را به حداقل می رساند. نمونه ای از نقشه های دو بعدی و سه بعدی لیفت استیشن آب سازه را در تصویر ذیل مشاهده می کنید.

اجزای تشکیل دهنده ایستگاه پمپاژ فاضلاب

لیفت استیشن از بخش های مختلفی تشکیل شده اند. برخی از مهم ترین اجزای تشکیل دهنده ایستگاه پمپاژ فاضلاب عبارتند از:

• مخزن جمع آوری فاضلاب ورودی
• پمپ انتقال و لیفت فاضلاب
• سنسورهای سنجش سطح و ابزار دقیق
• لوله ها، شیرآلات و اتصالات همراه
• تابلو برق کنترلی و مدار فرمان
• منهول و دریچه بازدید و کنترل

مخزن ایستگاه پمپاژ فاضلاب

مخزن ایستگاه پمپاژ فاضلاب جهت جمع آوری فاضلاب برای رسیدن به فشار معین در ایستگاه پمپاژ اجرا می شود. این مخازن با جنس های پلی اتیلن دو جداره به صورت یکپارچه به همراه عدسی دو جداره تقویت شده تولید می شوند. مخزن ایستگاه پمپاژ فاضلاب به صورت افقی و عمودی قابلیت اجرا دارد و با توجه به محدودیت های سایت مورد نظر در طول و قطر دلخواه قابلیت طراحی دارند.

بیشتر بخوانید: “مخزن عمودی ایستگاه پمپاژ“

به علت وجود مواد شیمیایی و خورنده در فاضلاب این مخازن به صورت کاملا مقاوم تولید شده و هیچ ماده اسیدی و یا قلیایی تاثیری بر آن نخواهد داشت. این مخازن با پوشش ضد UV ارائه می شوند تا در صورت در معرض نور خورشید بودن دچار آسیب نشوند. مخزن ایستگاه پمپاژ فاضلاب به صورت پیش ساخته بوده و همه ی اتصالات و لوله ها در حالت آماده به کار می باشند.

پمپ انتقال فاضلاب

گروه صنعتی آب سازه پمپ های فاضلابی مختلف وارداتی و داخلی را به عنوان پمپ استیشن فاصلاب برای استفاده های مختلف در طراحی ایستگاه پمپاژ فاضلاب ارائه می دهد. با توجه به نوع فاضلاب، دبی مورد نظر و ارتفاع مورد نیاز برای پمپاژ فاضلاب این پمپ ها انتخاب می شوند. از انواع پمپ فاضلاب می توان به انواع پمپ سانتریفیوژ و لجن کش اشاره کرد. از جمله آن شرکت آب سازه انواع پمپ ایرلیفت، اسکرو، پمپ فاضلاب با سیستم پیستون متقابل، پمپ دیافراگمی و پمپ لوب روتاری را ارائه می دهد.

بیشتر بخوانید: “انواع پمپ فاضلابی“

شیرآلات و اتصالات

لوله ها و اتصالات در قطر ها و طول های مختلف برای اتصال خطوط فاضلاب به ایستگاه پمپاژ و همچنین انتقال فاضلاب از ایستگاه به ارتفاعات بالاتر در جنس  های مختلف توسط گروه صنعتی آب سازه ارائه می شود. که با توجه به دبی و ارتفاع مورد نظر طراحی و اجرا می شوند.

تابلو برق و سیستم کنترل ایستگاه پمپاژ فاضلاب

سیستم برق و کنترل همواره باید از اثرات آلودگی فاضلاب و آب و هوا جدا شود. بسیاری از سیستم های کنترل مدرن همچنین شامل سیستم های نظارت الکترونیکی هستند که به یک مکان متمرکز ارسال می شوند. در اینجا وضعیت عملیاتی، و همچنین هر آلارم، به راحتی قابل نظارت است.

سیستم کنترلی مورد انتظار سیستم پمپاژ که تعیین گر نحوه کارکرد نوبتی یا دوره ای پمپ ها، زمان روشن و خاموش آنها می شود. همچنین با استفاده از سیستم آژیر و هشدار برای مواقع خرابی پمپ یا وجود فاضلاب در سطح غیر مورد انتظار استفاده می شود.

تابلو برق جهت کنترل کارکرد پمپ ها در دوره های مختلف و همچنین ایجاد هشدار و آلارم در مواقع بروز مشکل و خرابی از اجزای مهم ایستگاه پمپاژ به شمار می رود.

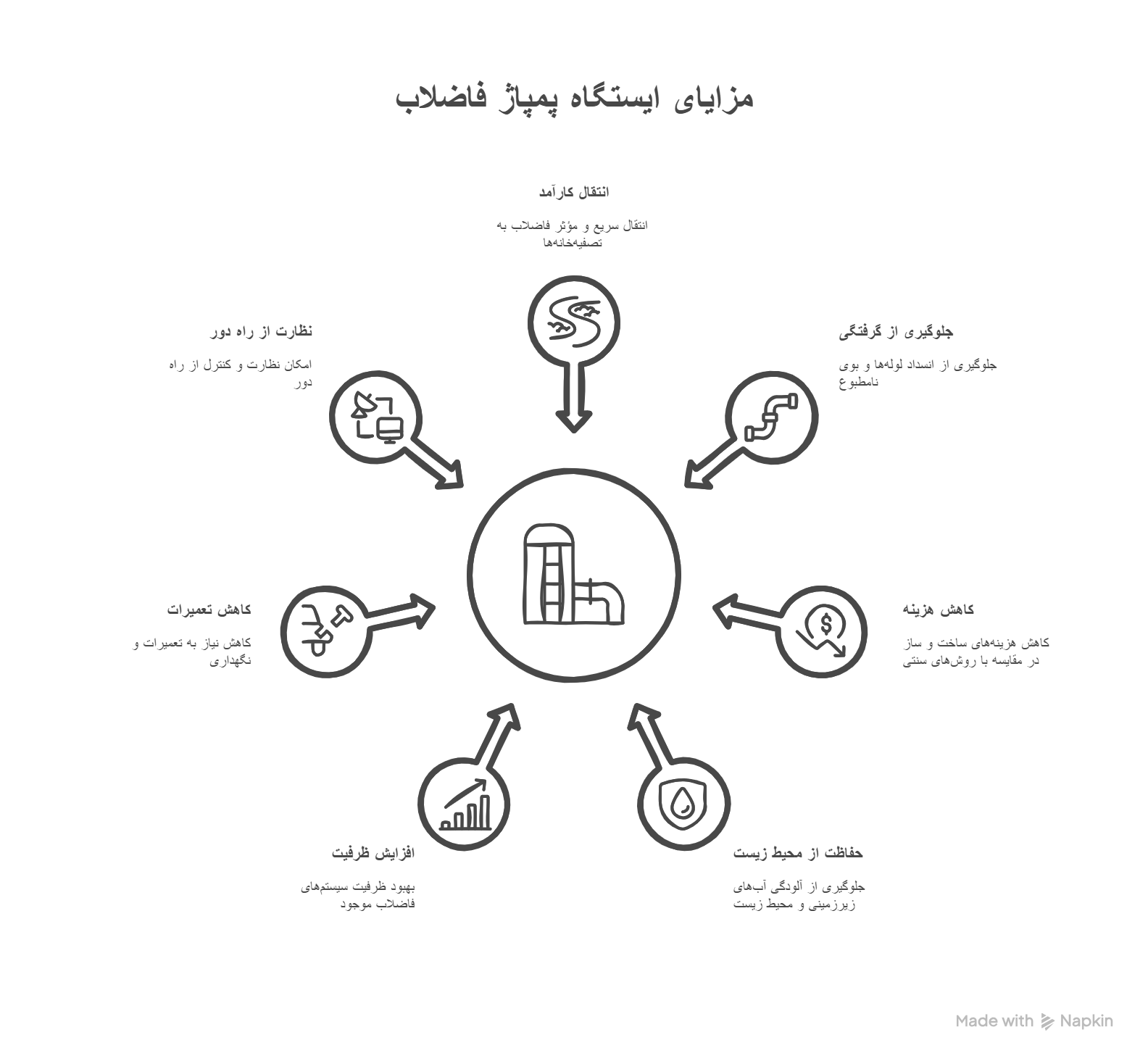

مزایای ایستگاه پمپاژ فاضلاب :

1. انتقال کارآمد فاضلاب: ایستگاه‌ های پمپاژ فاضلاب با افزایش سرعت جریان، امکان انتقال فاضلاب به شبکه‌ های اصلی یا تصفیه‌ خانه‌ ها را از نقاط دور افتاده فراهم می‌ کنند و از انسداد در سیستم‌ های زهکشی جلوگیری می‌ نمایند.
2. جلوگیری از گرفتگی لوله‌ ها: با افزایش سرعت جریان فاضلاب، ایستگاه‌ های پمپاژ می‌ توانند از گرفتگی لوله‌ ها و ایجاد بوی نامطبوع جلوگیری کنند.
3. کاهش هزینه‌ های ساخت و ساز: در مقایسه با روش‌ های سنتی انتقال فاضلاب، استفاده از ایستگاه‌ های پمپاژ می‌ تواند هزینه‌ های ساخت و ساز را به طور قابل‌ توجهی کاهش دهد.
4. محافظت از محیط زیست: با انتقال سریع و کارآمد فاضلاب، ایستگاه‌ های پمپاژ می‌ توانند از آلودگی آب‌ های زیرزمینی و محیط زیست جلوگیری کنند.
5. افزایش ظرفیت سیستم فاضلاب: ایستگاه‌ های پمپاژ می‌ توانند ظرفیت سیستم‌ های فاضلابی موجود را بهبود بخشیده و در مناطقی که زهکشی طبیعی دشوار است، به کار گرفته شوند.
6. کاهش نیاز به تعمیرات و نگهداری: با طراحی مناسب و استفاده از تجهیزات با کیفیت، ایستگاه‌ های پمپاژ نیاز به تعمیرات و نگهداری را کاهش می‌ دهند.

7. امکان پایش از راه دور: برخی از ایستگاه‌ های پمپاژ فاضلاب امکان نظارت و کنترل از راه دور را فراهم می‌ کنند، که این امر به بهبود مدیریت و کاهش هزینه‌ های عملیاتی کمک می‌ کند.

جدول مقایسه انواع ایستگاه پمپاژ فاضلاب بر اساس جنس بدنه

مخازن ذخیره فاضلاب در لیفت استیشن ها از مواد مختلفی تهیه و ساخته می شوند. از جمله مهم ترین آنها می توان به مخازن بتنی، پلی اتیلنی و فایبرگلاس اشاره کرد. در جدول زیر به طور خلاصه مزایا و معایب این سه نوع مخزن آورده شده است:

انواع ایستگاه پمپاژ از نظر ساختمانی (خشک و تر)

از نقطه نظر ساختمان و جایگاه پمپ‌ها نسبت به فاضلاب مورد پمپاژ، معمولا دو نوع ایستگاه وجود دارد. یکی دارای دو بخش چاهک خشک و چاهک تر و دیگری ایستگاه پمپاژ شناور یا دارای فقط چاهک مرطوب.

الف) ایستگاه پمپاژ چاهک خشک

در معماری پمپاژ دارای چاهک خشک، بخش چاهک مرطوب یا گودال برای جمع آوری فاضلاب استفاده می شود. سپس یک چاه خشک تکمیلی که حاوی پمپ ها، کنترل ها و تجهیزات است برای جابجایی آب استفاده می شود. هزینه‌ ساخت و اشغال فضای به مراتب بیشتری به همراه دارد.

ب) ایستگاه پمپاژ چاهک مرطوب شناور (چاهک تر)

نوع دیگر لیفت استیشن فاضلاب، دارای یک چاهک مرطوب شناور منفرد است. این نوع به دلیل هزینه مناسب‌تر و پیاده‌سازی راحت تری که دارد، اکنون یک معماری رایج‌تر به شمار می‌رود. در این ساختار، یک یا چند پمپ شناور در داخل یک چاهک مرطوب استفاده می شود. این پمپ ها برای کار در زیر آب با ورودی غوطه ور و خنک کاری الکتروموتور توسط سیال اطراف آن طراحی شده است. همه اجزای این سیستم در داخل یا مجاور یک چاهک مرطوب نصب می شوند. از مزایای اصلی لیفت استیشن چاهک مرطوب می توان به موارد زیر اشاره کرد:

• معمولاً هزینه کمتری نسبت به ایستگاه های با چاهک خشک دارند.
• فضای جانمایی کوچکتری برای استقرار کلیه تجهیرات نیاز دارند.
• به آسانی فاضلاب طبقات منفی را پمپ می کنند.

بیشتر بخوانید: مشکلات رایج در ایستگاه پمپاژ

بیشتر بخوانید: تجهیزات تصفیه فاضلاب کدامند؟

انواع ایستگاه پمپاژ بسته به نوع کاربرد و منبع آب دریافتی (پمپاژ خام، خروجی نهایی، آب سطحی)

۱-ایستگاه پمپاژ خام

این ایستگاه برای انتقال فاضلاب از ساختمان طراحی شده است. پمپ ها به طور معمول پمپ های گرداب با یک مجرای آزاد بزرگ برای جابجایی مواد جامد یا پمپ های آسیاب کننده هستند که باعث جوش خوردن مواد جامد می شوند تا از طریق لوله های باریک تر، پمپاژ شوند.

۲-ایستگاه پمپاژ خروجی نهایی

این ایستگاه پمپ پساب خروجی برای استفاده در انتقال آب تصفیه شده (فاقد جامدات) طراحی شده است. این موارد معمولاً در مواقعی که نیاز به بلند شدن محل خروجی تصفیه خانه است، استفاده می شوند. ایستگاه پمپ را میتوان با پمپ های تک و یا دوقلو مجهز کرد.

۳-ایستگاه پمپاژ آب سطحی

ایستگاه پمپ آب سطحی در همان اصل کار می کند که همه ایستگاه های پمپاژ آب را از سطوح (سقف ها یا آب های زیرزمینی) می گیرند. در صورت عدم سقوط گرانش استفاده می شود. اندازه پمپ­ها بسته به میزان تخمینی جریان و فاصله پمپ برای جابجایی آب اندازه گیری می شود.
